Motore lineare ML25300X6 Gimatic

0
267

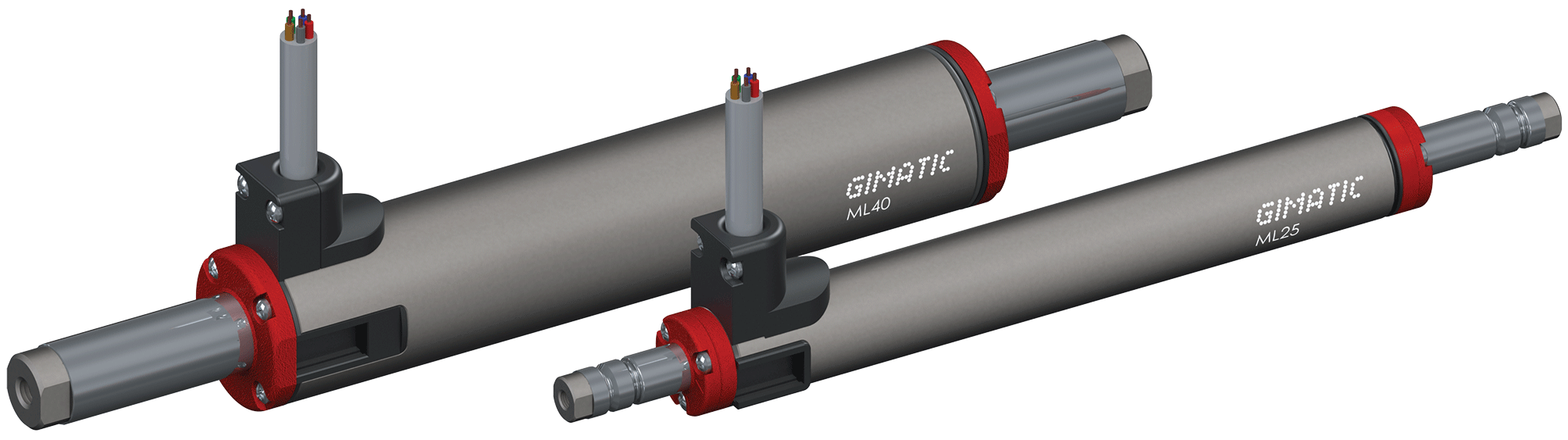

FIGURA-GIMATICPlus innovativi del prodotto

Il prodotto ML Gimatic si pone nella già innovativa panoramica dei motori lineari Direct Drive ma con ulteriore benefit dato dal layout tubolare che permette un semplice alloggiamento eliminando completamente la componente radiale della forza di repulsione dei magneti che si traduce tutta in spinta assiale.



Campi di applicazione

Il proodtto ML raggiunge la sua applicazione ottimale inserito nelle guide LVP e slitte LV Gimatic, nonché su applicazioni stand alone.



Esempi di applicazioni

Prima applicazione di riferimento è stata la sostituzione di sistema pneumatico per la movimentazione di foratore automatico verticale.  L’utilizzo del Motore Lineare ML Gimatic inserito nella slitta LV ha permesso al cliente di poter controllare la discesa del foratore e conseguente foratura andando così a salvaguardare l’integrità dell’utensile e monitorandolo per eventuale sostituzione preventiva.




  ML25300X6
Lunghezza motore 270 mm
Numero bobine 6
Passo polare 35.4 mm
Diametro motore Ø25 mm
Massa 384 g
Tensione di BUS 325 Vdc
Forza di picco 131.6 N
Corrente di picco (100°C) 2.1 A
Costante di forza 62.7 N
Forza continuativa 37.6 N
Corrente continuativa (110°) 0.6 A
Velocità massima 5.7 m/s
Resistenza di fase a 25°C / 100°C 77.5/105.1 Ohm
Induttanza di fase a 100 Hz 20.5 mH
Costante BEMF 53.5 V (m/s)
Resistenza termica 1.5°C/W
Costante termica 900 sec
Massima temperatura fase 110°C
Valore PTC 1 kOhm @25°C
Tensione massima PTC 40 Vdc
Connessione Cavo
Grado di protezione IP67
Normative di riferimento EN 61000-6-4 + EN 61000-6-4 + EN 62233
