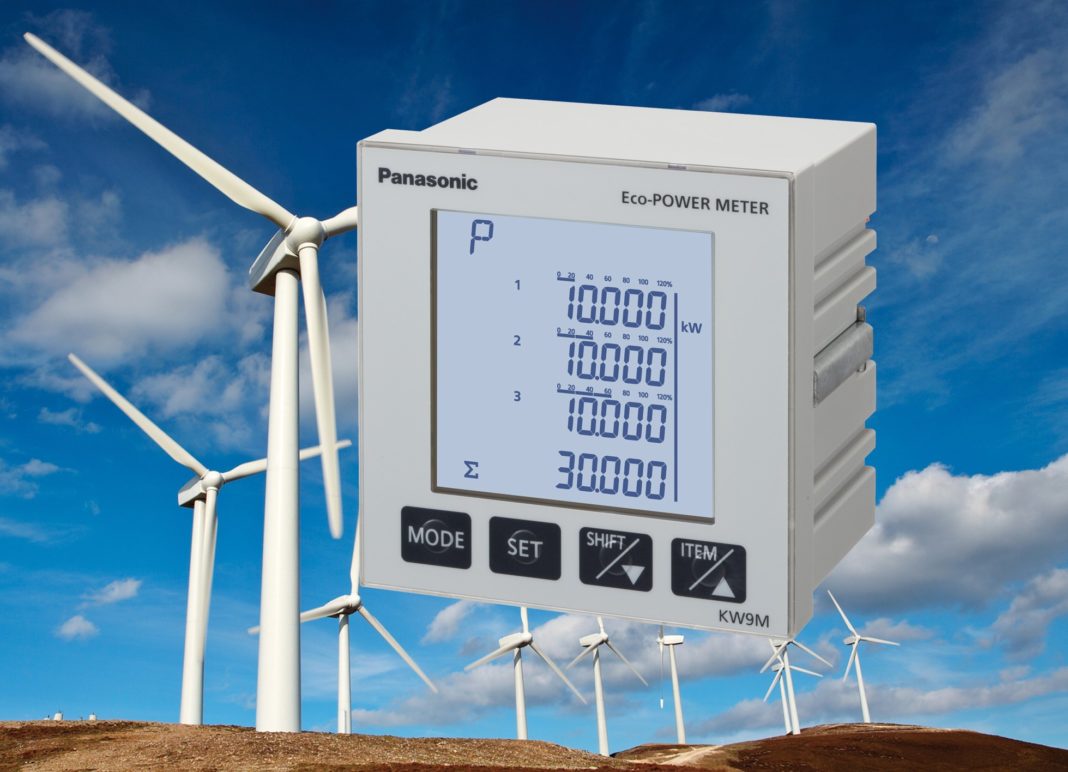

Il contatore di energia digitale serie KW9M di Panasonic Electric Works presenta un involucro compatto da 96x96x70 mm e permette la misura dei consumi di energia attiva di utenze monofase e trifase per tensioni (collegamento diretto) e correnti rispettivamente fino a 500V AC e4.000 A. Integra un grande display LCD retroilluminato (visualizzazione simultanea di 4 valori) che consente una facile lettura anche a distanza dei principali parametri elettrici di rete compresi i valori energetici (energia attiva, reattiva, apparente). È conforme alla norma IEC62053-21 classe 1 per l’energia attiva e IEC62053-23 classe 2 per l’energia reattiva. Tra le molteplici caratteristiche spicca la possibilità di conteggiare i valori bidirezionali per totalizzazione import/export dell’energia (es. impianti fotovoltaici/eolici) e la capacità di leggere correnti fino ad 1mA (0,1% del valore del TA) che consente di rilevare il consumo di energia elettrica di apparecchiature in stand-by. Il periodo di refresh delle misure rilevate è di 0,1s. Installabile a fronte quadro, il KW9M è alimentabile sia in tensione continua che alternata ed è in grado di misurare simultaneamente fino a 3 distinti circuiti (carichi) monofase. Dotato di portaUSBper il collegamento al PC, integra una porta di comunicazione RS485 (isolata) che consente il collegamento ad unPLCe/o altri dispositivi di automazione mediante i protocolli Modbus RTU e MEWTOCOL. Il KW9 come tutti i contatori della Serie KW può essere collegato ad una reteLANmediante modulo FPWeb Server e FPWeb Expansion, in questo modo i consumi energetici sono monitorabili da remoto mediante pagine HTML. Inoltre, i dati rilevati anche da più unità (fino a 99) possono essere salvati su SD Card (in file csv) e resi accessibili da un FTP Client. Sono inoltre disponibili una serie di Tool software gratuiti che gestiscono la programmazione, visualizzazione e la registrazione dei dati di misura.
Contatore di energia per monitoraggio dei consumi energetici
