semiconduttori, a sonde mobili e a letto d’aghi
per schede a circuito stampato, per alimentatori, per riparazione), macchine per l’automazione e
software per controllo di processo, ha realizzato una nuova Mems (Micro electro mechanical systems) Test Cell, una macchina pick-and-place con tester
incorporato, utilizzata per il collaudo ad alti volumi
di questi particolari dispositivi elettromeccanici. Per il controllo ottico integrato in essa, è stata scelta la telecamera a scansione lineare XG-8000 di Keyence.
Spea aveva la necessità di realizzare, in tempi brevi, un tester ottico con una elevata velocità di elaborazione e controllo dei pezzi. Il sistema, in funzione dall'estate 2012, esegue un collaudo completo (meccanico,
elettrico e ottico) dei componenti, verificando
nello stesso tempo che i componenti siano posizionati
correttamente nella sezione d’ingresso e che appartengano
al lotto di produzione corretto, e identificandoli
attraverso la lettura dei caratteri su di essi impressi.
In seguito alla lettura, ogni componente viene catalogato.
Con il controllo ottico è quindi possibile conoscere
la morfologia del buffer d’ingresso: il numero dei
componenti presenti, il loro orientamento, il loro lotto di
appartenenza.
Tutte le parti della macchina sono state progettate e prodotte
direttamente da Spea per assicurare un funzionamento
integrato, le migliori prestazioni tecniche e l’ottimizzazione

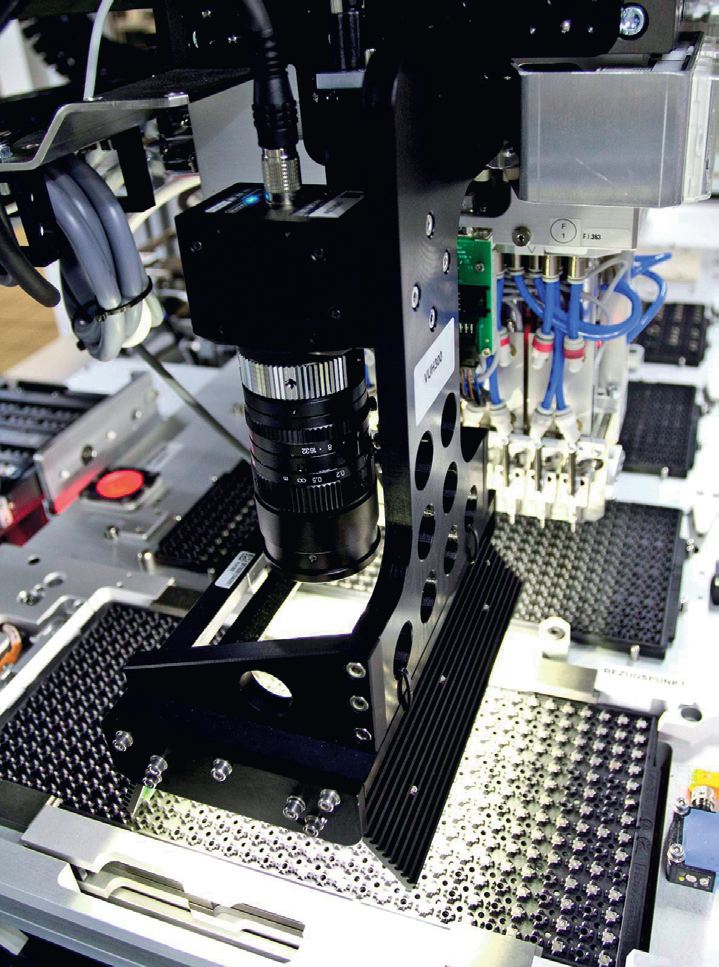

dei costi. La capacità della macchina, rapidamente riconfigurabile, può arrivare a 30.000 componenti/ora, mentre kit di conversione permettono di gestire con semplicità sia package standard che customizzati. Il controllo ottico, integrato nella macchina, è eseguito a livello del vassoio d’ingresso, che può contenere circa 500 componenti di dimensioni variabili da 1x1 a 7x7 mm. L’ispezione ottica assicura un’elevata affidabilità ed è eseguita quando i componenti sono posti nei pocket del tray, al fine di verificare che la loro posizione e orientamento siano corretti. Dopo essere stati testati, i componenti sono impacchettati dalla macchina e quindi commercializzati. Per l'ispezione ottica, Spea ha scelto di implementare un pacchetto completo come la telecamera a scansione lineare XG-8000 di Keyence, che si caratterizza per una programmazione molto semplice. Poiché l'immagine è generata linea per linea, è possibile ottenere un'immagine molto più grande rispetto a una telecamera a matrice, con una risoluzione massima è di 8.192 X 8.192 (o 4.096 X16.384) pixel. L'interfaccia intuitiva della serie XG-8000 ne facilita la messa a punto e l'impostazione: la telecamera è pronta ad acquisire immagini non appena è collegata e sono impostate le condizioni di acquisizione; è quindi sufficiente impostare il tempo di esposizione, regolare la sensibilità della telecamera e correggere l'immagine utilizzando la forma d'onda di intensità che è stata generata nel visualizzatore di forme d'onda come riferimento. Gli indicatori Led che mostrano il livello di intensità luminosa ricevuta e la nitidezza permettono, infine, di verificare immediatamente la coerenza dell'asse ottico.
