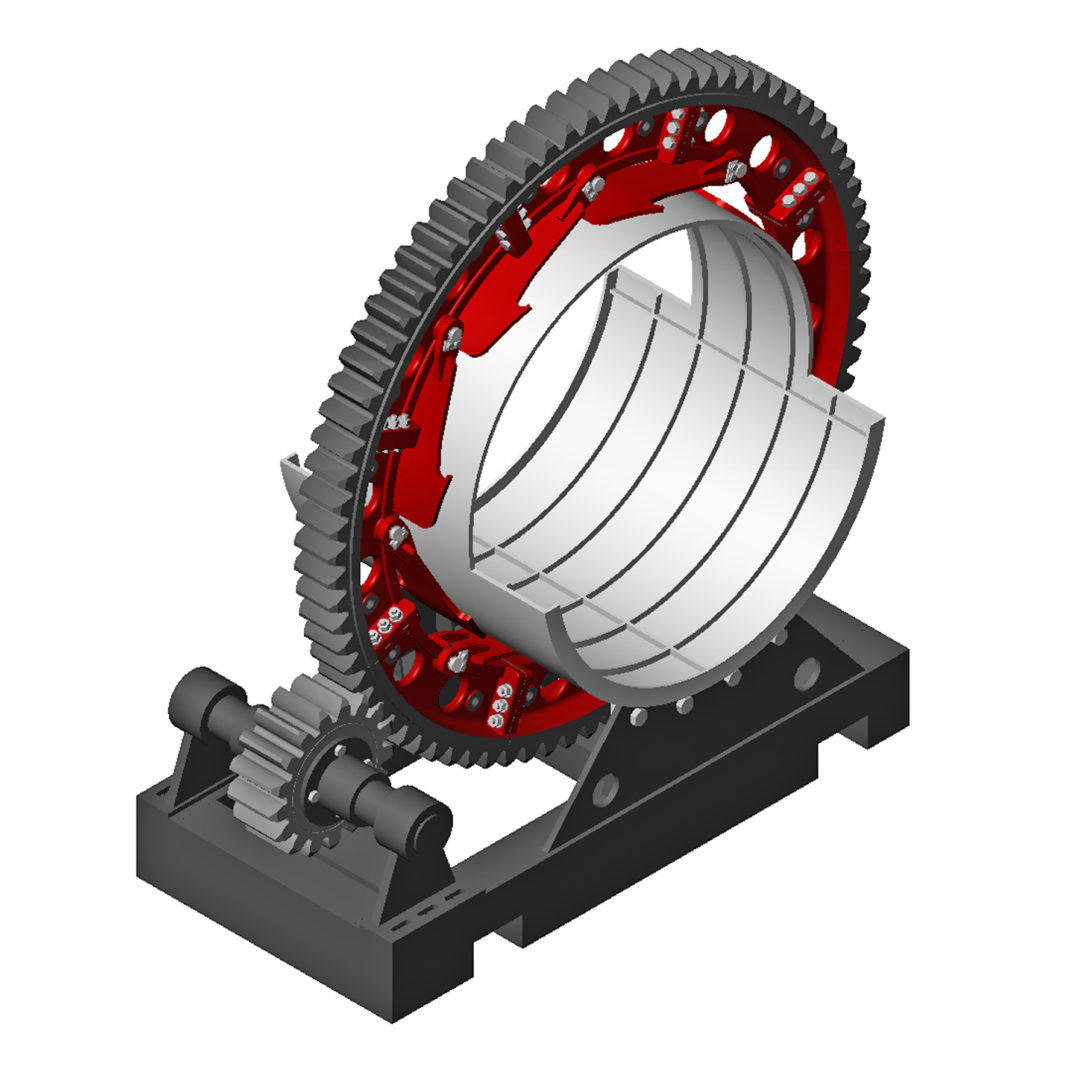

Sew-Eurodrive introduce sul mercato i girth ring, realizzati per la trasmissione del moto in sistemi rotativi di grandi dimensioni. Loro caratteristica principale è la costruzione modulare che consente di ottenere notevoli vantaggi a livello produttivo, logistico ed economico. I girth ring di Sew-Eurodrive sono infatti realizzati in settori di uguali dimensioni e non in un pezzo unico; in questo modo, i settori hanno dimensioni tali da consentirne la produzione su macchinari standard, con notevoli risparmi in termini di costo e tempi di consegna. Per la stessa ragione, anche la movimentazione durante la messa in opera risulta più agevole e rapida in confronto a quella richiesta da un girth ring intero. In caso di danneggiamento del girth ring, inoltre, è sufficiente sostituire solo il settore interessato con evidente risparmio di tempo e di denaro. Infine, un ulteriore vantaggio si ha durante il trasporto, con tempi e costi di spedizione molto più contenuti rispetto a quelli richiesti da un girth ring in un pezzo unico. Sew-Eurodrive produce girth ring con diametri standard compresi tra 4 e 16 metri, tuttavia la modularità della costruzione consente di ottenere diametri anche maggiori. La larghezza massima è di 600 mm con una potenza al pignone di 2500 kW. Gli ingranaggi sono disponibili con modulo da 20, 25, 30 e 40 mm, altri valori del modulo sono disponibili a richiesta. L’utilizzo di ghise austemperate (ADI) conferisce ai girth ring di Sew-Eurodriveeccellenti proprietà meccaniche ed elevata resistenza ad usura.
I girth ring possono essere classificati in funzione della tipologia di accoppiamento al tamburo rotativo. Esistono infatti sistemi di accoppiamento con molle a balestra, con flangia e mediante saldatura. La scelta del sistema dipende dal tipo di applicazione in cui il tamburo è utilizzato: in applicazioni a caldo, sono preferibili le molle a balestra in quanto sono in grado di compensare le dilatazioni termiche del tamburo senza che l’ingranamento venga compromesso; in applicazioni a freddo si utilizzano solitamente accoppiamenti a flangia o mediante saldatura. Sew-Eurodrive è in grado di fornire soluzioni personalizzate grazie al suo ampio portafoglio di prodotti e servizi; dal singolo girth ring ad un pacchetto completo comprendente anche pignone, riduttori, giunti, motori e basamenti. I girth ring sono utilizzati tipicamente nell’industria estrattiva, del cemento, del legno e della carta all’interno di essiccatori, forni rotativi e mulini orizzontali. Si tratta di applicazioni complesse che richiedono un elevato livello di consulenza.
Modularità significa risparmio
