Vent’anni dopo aver segnato il mondo della misura con il sistema DIRIS, prima soluzione di multi-misura, Socomec indica nuovamente la strada con un vero concentrato di innovazioni tecnologiche: DIRIS Digiware, il sistema di misura e monitoraggio dell’energia totalmente modulare e flessibile!
Cos’è DIRIS Digiware ?

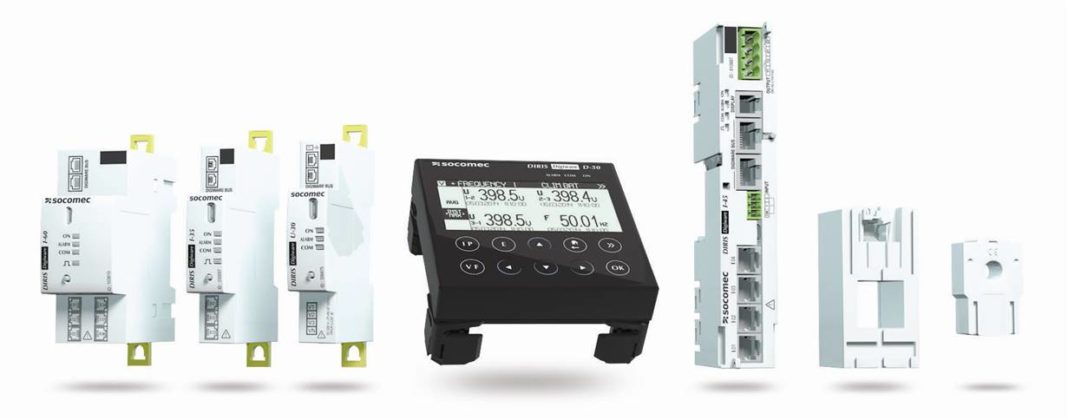

Una soluzione semplice per costruire un sistema di misura totalmente modulare. La soluzione è composta da un display, un modulo di misura di tensione, diversi moduli di trasformatori e di misura di corrente . Il sistema DIRIS Digiware è composto da uno a decine di moduli di misura di corrente collegati al modulo di tensione e al display. In altre parole, il sistema modulare DIRIS Digiware è composto da:
- un display centralizzato ed un unico punto di misura di tensione .
DIRIS Digiware condivide le informazioni con tutti i moduli presenti nel sistema
- uno o più moduli di misura corrente, collegati tra loro tramite bus Digiware (cavi RJ45) per permettere la misura dei consumi in vicinanza dei carichi. Ogni modulo può monitorare una o più partenze tramite dei trasformatori di corrente con ingressi indipendenti (3, 4 o 6 in funzione del modulo ). Con un modulo di corrente dotato di 3 ingressi è possibile monitorare una partenza trifase o tre partenze monofase.
Questi quattro componenti sono il cuore del sistema. Per le applicazioni senza la necessità di un display locale, un modulo d’interfaccia, DIRIS Digiware C-31, permette di centralizzare l’insieme dei dati del sistema. I dati dei moduli Digiware e delle centraline isolate sono centralizzati su uno o più gateway di comunicazione DIRIS G. Ogni gateway ha un web server a bordo, WEBVIEW, che permette di effettuare il monitoraggio delle grandezze in tempo reale e l’analisi dei dati di consumo. Un tablet touch, eventualmente installato anche sulla porta del quadro, completa il sistema collegandolo, tramite Ethernet o Wi-Fi (via un router), per utilizzare i software di gestione energia come la serie VERTELIS Suite.
I benefici concreti
Per gli installatori e quadristi:
- DIRIS Digiware è una soluzione plug & play . Le connessioni RJ45 e RJ12, infatti, permettono di collegare molto rapidamente i moduli e di configurare automaticamente i sensori di corrente collegati.
- DIRIS Digiware è soprattutto una soluzione molto economica. Il tempo di montaggio è diminuito di 4 volte, la compattezza dei moduli fa risparmiare spazio nei quadri e la condivisione delle funzioni di misura di tensione, display e comunicazione permette di risparmiare fino al 30% sull’investimento.
Per gli utenti:
- La classe di precisione del sistema procura un’esattezza ineguagliata delle misure di energia, ciò permette di ottimizzare le azioni di efficientamento energetico.
- DIRIS Digiware permette l’identificazione dei carichi a grande consumo e il monitoraggio delle derive nelle grandezze elettriche. Grazie alle funzioni di monitoraggio della qualità dell’energia elettrica, è più semplice anticipare i malfunzionamenti elettrici della rete.
- Estremamente flessibile, DIRIS Digiware è adatto agli impianti con spazi limitati. Il sistema può essere usato facilmente in impianti esistenti.
Conformità alle norme
La precisione delle misure è garantita secondo la norma IEC 61557-12 : classe 0,5 per la catena di misura globale dal 2 al 120 % della corrente nominale In (con sensori di corrente TE o TF).
