Misurare la corrente continua con precisione resta una delle sfide più insidiose per chi lavora su accumulatori, sistemi di backup e infrastrutture di ricarica. Voltcraft, brand del catalogo di Conrad Electronic, risponde con due modelli di pinze amperometriche pensati specificamente per questo scenario: la VC-513 e la VC-515, disponibili sulla Conrad Sourcing Platform.
Una precisione dieci volte superiore alla media
Il dato che distingue i due strumenti è la precisione dichiarata: circa dieci volte superiore rispetto ai prodotti di pari categoria nelle misurazioni in corrente continua.
In cifre: la VC-513 offre una risoluzione di 0,001 A con una precisione di ±(3,0% +13) fino a 4 A; la VC-515, modello di fascia più alta, raggiunge la stessa risoluzione ma con una precisione di ±(3,0% +20) fino a 6 A. Entrambe misurano anche la corrente alternata, ma la loro applicazione naturale resta quella su accumulatori, caricabatterie, infrastrutture di ricarica e sistemi di backup a batteria.
La corrente continua rappresenta spesso una sfida speciale. Le pinze amperometriche in grado di misurarla con precisione non sono semplici strumenti, ma una garanzia di affidabilità e sicurezza
Harald Lehner, Category Manager Voltcraft Messtechnik, Conrad Electronic
Diagnostica più rapida su batterie in serie di pinze amperometriche
Uno degli usi più concreti riguarda la diagnostica su configurazioni con più batterie collegate in sequenza. La gamma VC-500 consente misurazioni in serie e permette, ad esempio, di individuare in una stringa di 20 batterie di backup le singole unità che si discostano dai valori attesi, riducendo sensibilmente i tempi di troubleshooting rispetto ai metodi tradizionali.
Il tema si inserisce in un contesto più ampio: quello delle microgrid in corrente continua, reti elettriche locali che generano, immagazzinano e distribuiscono energia senza passare per la conversione in corrente alternata. Anche in questi impianti, strumenti di misura DC dedicati diventano un requisito, non un'opzione.
Teste di misura dedicate per ogni diametro
I due modelli si differenziano soprattutto per l'apertura della pinza e il range di corrente gestibile, entrambi con bobina e sensore Hall ottimizzati:
- VC-513: apertura di circa 17 mm, misura corrente continua e alternata fino a 80 A

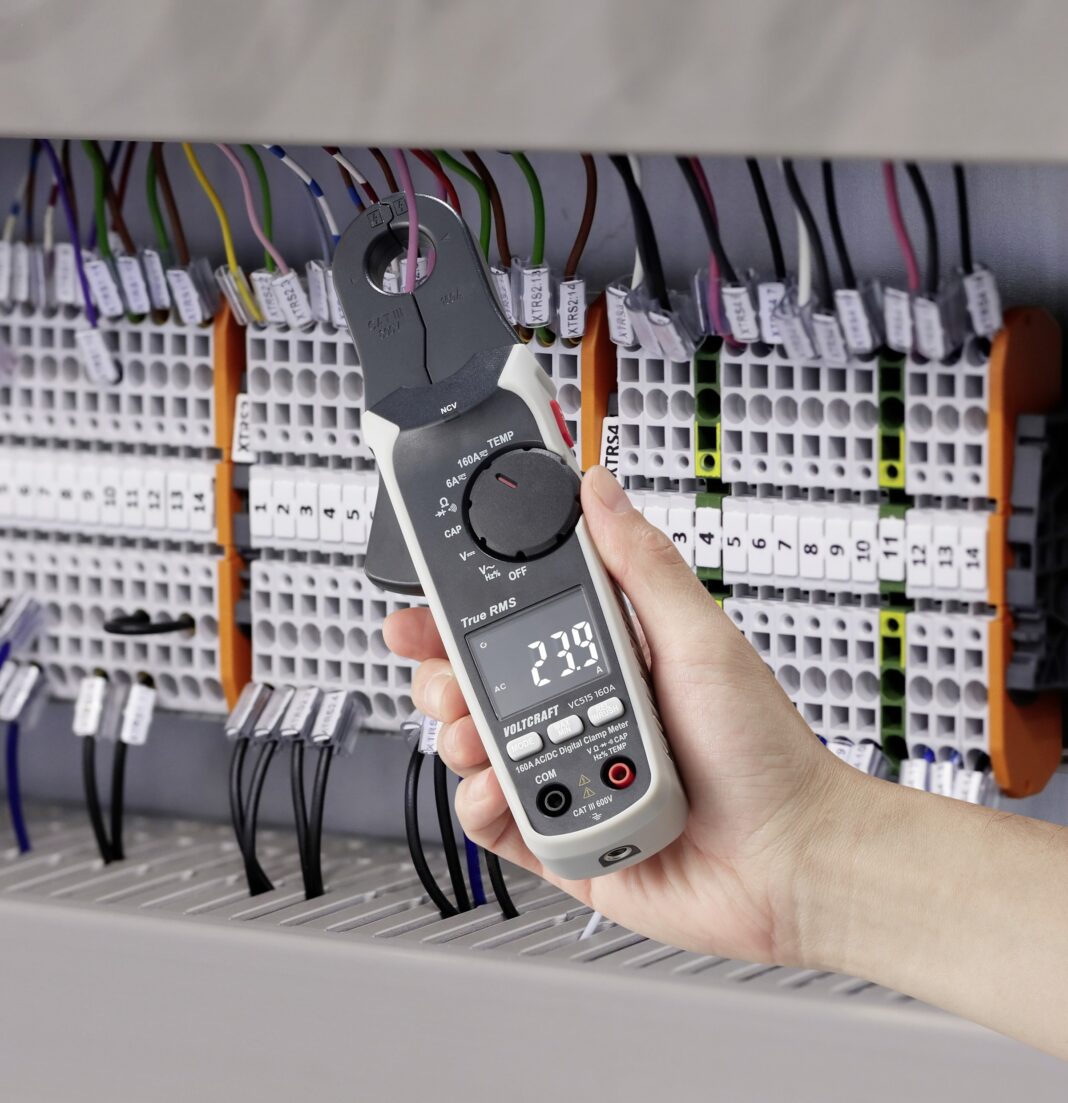

- VC-515: apertura di circa 22 mm, misura fino a 160 A, con funzione aggiuntiva di misurazione della corrente di spunto
Funzioni multimetro complete
Entrambi gli strumenti integrano le funzionalità tipiche della categoria: True RMS, duty cycle, frequenza, temperatura, modalità MAX/MIN, modalità relativa e misurazione della tensione senza contatto (NCV).
Sul fronte dell'usabilità in campo, i display ad alto contrasto - 4.000 count per la VC-513, 6.000 count per la VC-515 - restano leggibili anche in quadri elettrici poco illuminati, supportati da un LED per l'illuminazione dell'area di misura. Il tasto "Hold", posizionato per un utilizzo agevole con il pollice, permette di bloccare i valori rilevati anche in condizioni operative scomode.
