Automazione al 100% senza armadi elettrici con Vario-X di Murrelektronik

Murrelektronik propone Vario-X, la prima piattaforma di automazione completamente decentralizzata in grado di collegare i dispositivi a bordo macchina senza armadio elettrico. L’integrazione di Vario-X con un gemello digitale permette un notevole risparmio economico e di tempo in tutte le fasi di un progetto.

Leggi la rivista ⇢

  • n.9 - Ottobre 2022
  • n.8 - Settembre 2022
  • n.7 - Luglio 2022

Ti potrebbero interessare ⇢

La Redazione

Digitalizzazione crescente, cicli di sviluppo sempre più brevi, requisiti più stringenti da parte dei clienti e penuria di operatori qualificati: è sempre più difficile tenere il passo con i cambiamenti nel mondo dell’automazione. Murrelektronik sa come rispondere a tutte queste criticità. Presenta infatti Vario-X, una piattaforma di automazione modulare che permette l’implementazione di tutte le funzioni di automazione per la prima volta senza armadio elettrico. Vario-X porta sensori e attuatori direttamente al controllore e garantisce l’affidabilità di tensione, segnali e gestione dei dati, nonché l’integrazione senza interruzioni di servoazionamenti decentralizzati.

Resistente a ogni condizione

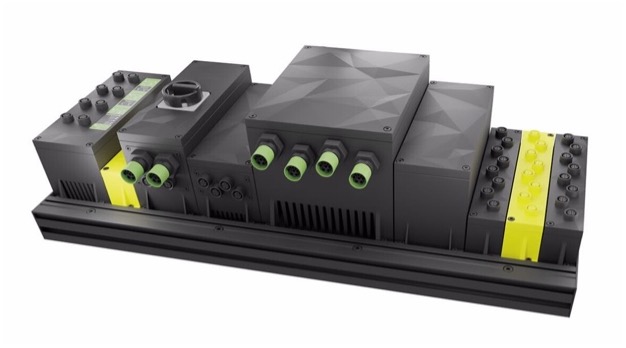

Il cuore di Vario-X è costituito da moduli con grado di protezione IP67 resistenti a liquidi e polveri, alimentatori, controllori, switch di scollegamento, tecnologia di sicurezza e connessioni I/O. Tutti questi componenti trovano alloggiamento, uno accanto all’altro, in un robusto backplane dotato di profili di montaggio meccanico integrati. Una volta assemblata, la soluzione Vario-X può essere facilmente collegata a tutti i più comuni sistemi di produzione senza ulteriori protezioni. Inoltre è abbastanza robusto da essere calpestato senza danni. Dotato di una CPU multicore, Vario-X può soddisfare tutti i requisiti di controllo ed essere facilmente integrato in tutte le reti Industrial Ethernet di livello sovraordinato come piattaforma di controllo aperta.

Installazione più rapida del 40%

L’installazione e il collegamento dei dispositivi è plug-and-play con connettori M12 ed MQ15 standard, così da eliminare gli errori di cablaggio e ridurre i tempi di assemblaggio. In tal modo, si evitano anche le costose e laboriose procedure di installazione all’interno dell’armadio elettrico. Fra queste, anche l’inserimento dei componenti, la spelatura e la posa dei cavetti, l’etichettatura e la messa a terra di ogni singolo elemento. Per estendere il concetto di modularità al controllo di macchina, possono essere agevolmente disposte intorno al macchinario e collegate tra loro stazioni aggiuntive, ad esempio un alimentatore in più per supportare i servomotori periferici. Allo stesso modo, si possono collegare i moduli IO remoti direttamente a Vario-X per processare e controllare sensori e attuatori senza riportarli fino al backplane o al quadro I/O. Questo limita le varianti dell’hardware di controllo e snellisce notevolmente l’architettura dei cavi.

“Vario-X offre un’automazione decentralizzata al 100%, eliminando l’armadio elettrico” afferma Olaf Prein, Head of Global Business Unit Automation di Murrelektronik. “La nostra piattaforma di automazione garantisce processi modulari e trasparenti, incrementando il valore aggiunto in tutte le aree aziendali. Di conseguenza, incrementa anche la competitività e la redditività nell’ingegnerizzazione di macchine e impianti. Grazie al solo principio dell’installazione integrata, Vario-X taglia di circa il 40% i tempi di installazione di macchina.”

Dalla pneumatica all’elettronica

Vario-X porta avanti l’elettrificazione dei processi produttivi e offre un’alternativa molto più proficua rispetto alla pneumatica. Con un’efficienza che si aggira tra il 10 e il 20%, infatti, lo spreco derivante dall’uso di aria compressa come fonte primaria di energia è elevatissimo, con innumerevoli problemi di perdite nel sistema e attuatori inefficienti. La sostituzione della pneumatica con l’elettronica, sostituendo un cilindro ad aria con un servomotore, porta vantaggi a tutti gli operatori coinvolti: al tecnico, che può ridurre la presenza sul macchinario di pneumatica inefficiente, a bassa risoluzione e relativamente costosa; a chi pianifica la produzione, che può contare sull’elettricità come un’unica fonte di energia; a tutti gli addetti, che possono finalmente godere di un ambiente di lavoro molto più silenzioso. Ridurre lo spreco d’energia porta evidenti vantaggi anche al Pianeta.

Basato sui bisogni del cliente

Vario-X non è solamente un’aggregazione di backplane, moduli, cavi e I/O. Un sistema automatizzato con Vario-X si avvale di un gemello digitale fin dal principio. Si tratta di un’immagine virtuale in scala 1:1 che contiene tutte le funzioni e i parametri del sistema fisico. Questo sin dalle fase iniziale di progettazione, quando nessun componente meccanico è stato ancora ordinato o assemblato. Murrelektronik crea una rappresentazione cinematica di macchine e sistemi in un software unico, in grado di simulare movimenti e processi. Con il gemello digitale, è la stessa cinematica virtuale che simula la macchina reale. Il sistema digitale può anche essere direttamente “collocato” all’interno del processo produttivo grazie alla realtà aumentata (AR) su uno smartphone o un tablet, così da poter visualizzare virtualmente tutte le sequenze di movimento e le funzioni durante l’assemblaggio della macchina o in fase di produzione.

“Ciò riduce di molto i tempi di assemblaggio e messa in funzione, perché tutti i problemi che emergono di solito in queste fasi sono già stati risolti”, fa notare Prein, riassumendo così i vantaggi del gemello digitale. Inoltre, gli assemblatori possono sfruttare il gemello digitale come modello 3D, ad esempio tramite app di realtà aumentata o occhiali di realtà virtuale. Molto più rapido che analizzare e comprendere uno schema grafico in 2D. “Con Vario-X rispondiamo alle domande e alle sfide più pressanti della progettazione nel settore della tecnologia di automazione. Ciò per quanto concerne la produzione, l’impiantistica e l’installazione” conclude Prein. “Vario-X aiuta ad evitare una programmazione a compartimenti stagni che si appoggia a processi statici. Oltre a questa agilità nei processi, la focalizzazione sui bisogni del cliente ha dato un contributo decisivo allo sviluppo di Vario-X.”
