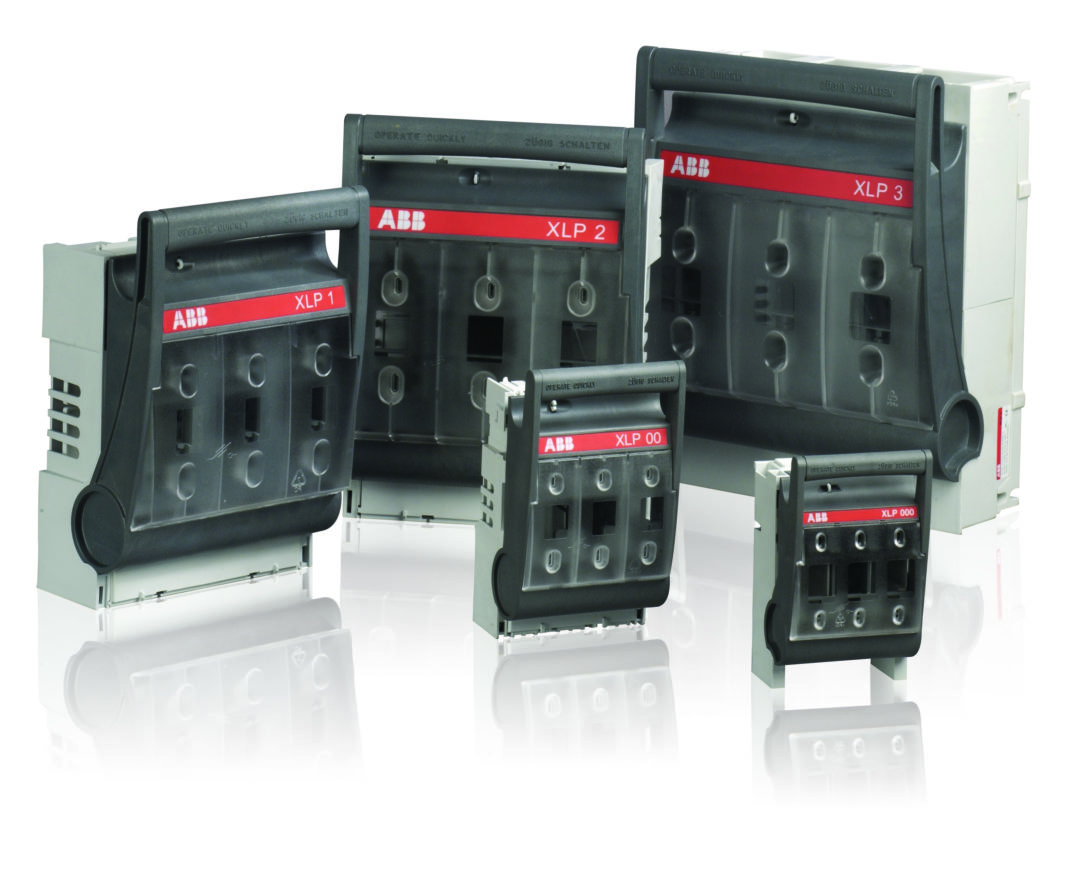

ABB presenta i nuovi XLP interruttori di manovra sezionatore tripolare con base portafusibile NH, della serie Easyline, in grado di operare anche sotto carico fino a 690Vc.a assicurando il sezionamento, l’isolamento in posizione di aperto e la protezione contro i cortocircuiti e i sovraccarichi negli impianti di distribuzione secondaria, contatori di energia, illuminazione, HVAC dei settori residenziale, terziario e industriale. Grazie alla categoria di utilizzo AC22B e AC23B, in conformità alla norma EN 60947-3, il loro ideale impiego è a protezione di circuiti secondari, motori e altri carichi resistivi e induttivi; se equipaggiati con fusibili NH (a coltello) appropriati rispondono alle esigenze stringenti di progettisti, quadristi e OEM, come pure di utilizzatori e manutentori. Dal design robusto e moderno la serie XLP è composta da cinque taglie standard della base porta fusibile NH, dalla NH000 alla taglia NH3, più precisamente: XLP000 (100 A), XLP00 (160 A), XLP1 (250 A), XLP2 (400 A) e XLP3 (630 A). Il sezionamento del circuito avviene tramite il fusibile inserito internamente allo sportello frontale incernierato in maniera solida e anti rottura alla base del prodotto. Questo sportello può anche essere estratto garantendo la sostituzione del fusibile NH senza accessori, con semplicità e in assoluta sicurezza per l’operatore e per l’impianto. Inoltre, la parte frontale presenta degli appositi fori per consentire le misure di tensione e un pannellino a lente che visualizza lo stato del fusibile per ridurre, in maniera significativa, i tempi di manutenzione. Il grado di protezione è IP20 in posizione di aperto e IP30 in posizione chiuso (norma IEC 60529). I nuovi XLP forniscono grande flessibilità di installazione, la taglia XLP000 è montabile a fondo quadro o su guida DIN, mentre le taglie da XLP00 a XLP3 sono installabili a fondo quadro o su sistema di distribuzione a barre da 60mm (tipo SF-60 a norma IEC60439-1) tramite apposito adattatore; la versione XLP00 consente anche il montaggio nei quadri modulari MNS di ABB (sbarra da 50mm, completamente segregate), quadri che garantiscono la massima distanza tra le sbarre e l’operatore o il personale di manutenzione. Una vasta gamma di accessori amplia le performance dei modelli da XLP00 a XLP3, mantenendo elevata sicurezza, affidabilità, semplicità di installazione e facilità di utilizzo. Ad esempio: il rilevatore elettronico d’intervento fusibile (EFM) con semplice montaggio a scatto sul frontale del sezionatore a fusibile consente, oltre alla segnalazione locale tramite LED, quella remota in modo da consentire un rapido riconoscimento e sostituzione fusibile, i contatti ausiliari (1 NA o 1NC, secondo norma IEC 60947-5-1) e i micro-contatti sono montabili su entrambe i lati del dispositivo. Oltre alla sicurezza di tipo elettrico può essere usata anche quella di tipo meccanico con la possibilità di inserire un lucchetto in posizione di chiuso. Completano l’offerta, altri importanti accessori quali morsetti (capicorda, morsetti a ponte, a gabbia, a prisma ecc) e kit di viti per il cablaggio di cavi (da 1,5 mm² fino a 300 mm², a secondo dei modelli), e accessori montabili a scatto (calotte copri-terminali, isolatore per sistema a barre ecc…), assicurando compatibilità con ogni forma di conduttore e permettendo l’installazione con connessioni sicure in campo con requisiti di impianto differenti.
Serie Easyline XLP: Interruttori di manovra-sezionatori con base portafusibile NH
