Regolatore µModule da 40V, 3,5A conforme a FMEA, supporta temperature di giunzione fino a 150°C

0
435



aLinear Technology presenta l’LTM8003, un regolatore µModule DC/DC step-down con una tensione di ingresso nominale di 40V (42V abs max.) e una corrente di uscita continua di 3,5A (picco 6A). Il pinout dell’LTM8003 è conforme a FMEA (Failure Mode Effects Analysis), quindi la tensione di uscita è uguale o inferiore alla tensione di regolazione durante un evento di cortocircuito verso massa (GND), verso i pin vicini oppure se un pin viene lasciato fluttuare. La temperatura di giunzione massima della versione di grado H è di 150°C, ideale per le applicazioni automotive e industriali ad alta temperatura o ad alta potenza.

L’LTM8003 funziona in un range di tensioni di ingresso compreso tra 3,4V e 40V e un range di tensioni di uscita regolabili compreso tra 0,97V e 18V. La frequenza di commutazione è regolabile tramite una singola resistenza esterna o può essere sincronizzata su un clock esterno da 200kHz a 3MHz.

L’LTM8003 offre quattro modalità di funzionamento: Burst Mode®, a salto d’impulsi, a salto d’impulsi con spettro espanso e sincronizzazione esterna. La corrente di quiescenza in modalità Burst Mode è di 25µA (max.), quindi l’LTM8003 è adatto all’uso nei sistemi con alimentazione a batteria, in particolare quelli che richiedono un’operatività prolungata.

L’efficienza a 12VIN fino a 3,3VOUT è del 90% e l’LTM8003 fornisce una corrente di uscita di 3,5A fino a una temperatura ambiente di 100°C senza bisogno di dissipatore di calore o flusso d’aria.

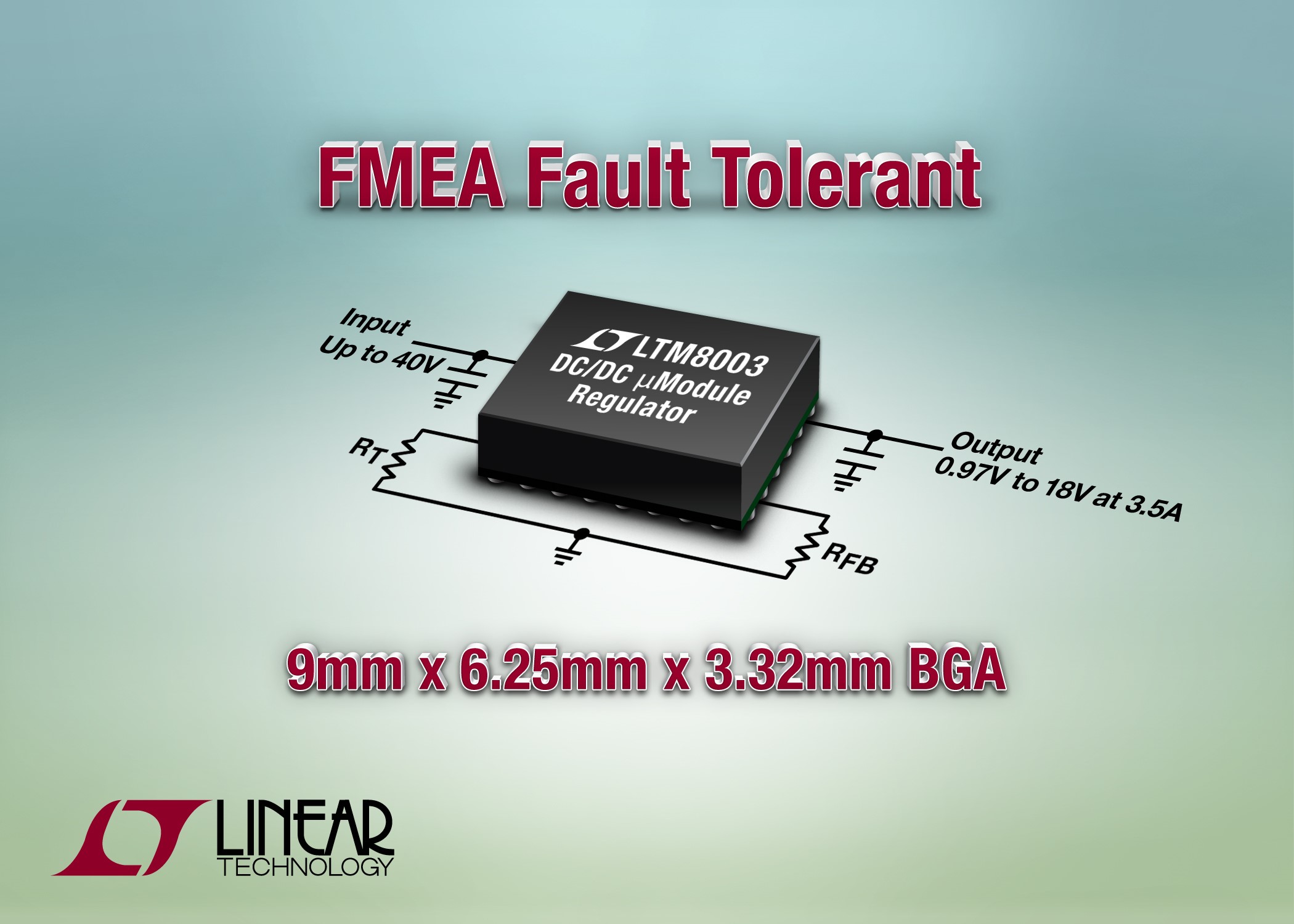

L’LTM8003 include un regolatore di commutazione, un induttore e altri componenti di supporto in un package BGA di 6,25mm x 9mm x 3,32mm. Per completare il design sono sufficienti solo condensatori bulk di ingresso e di uscita e alcune resistenze.

L’LTM8003 supporta un range di temperature –40°C÷125°C oppure –40°C÷150°C. I prezzi partono da $11,30/cad. per 1.000 pezzi.
