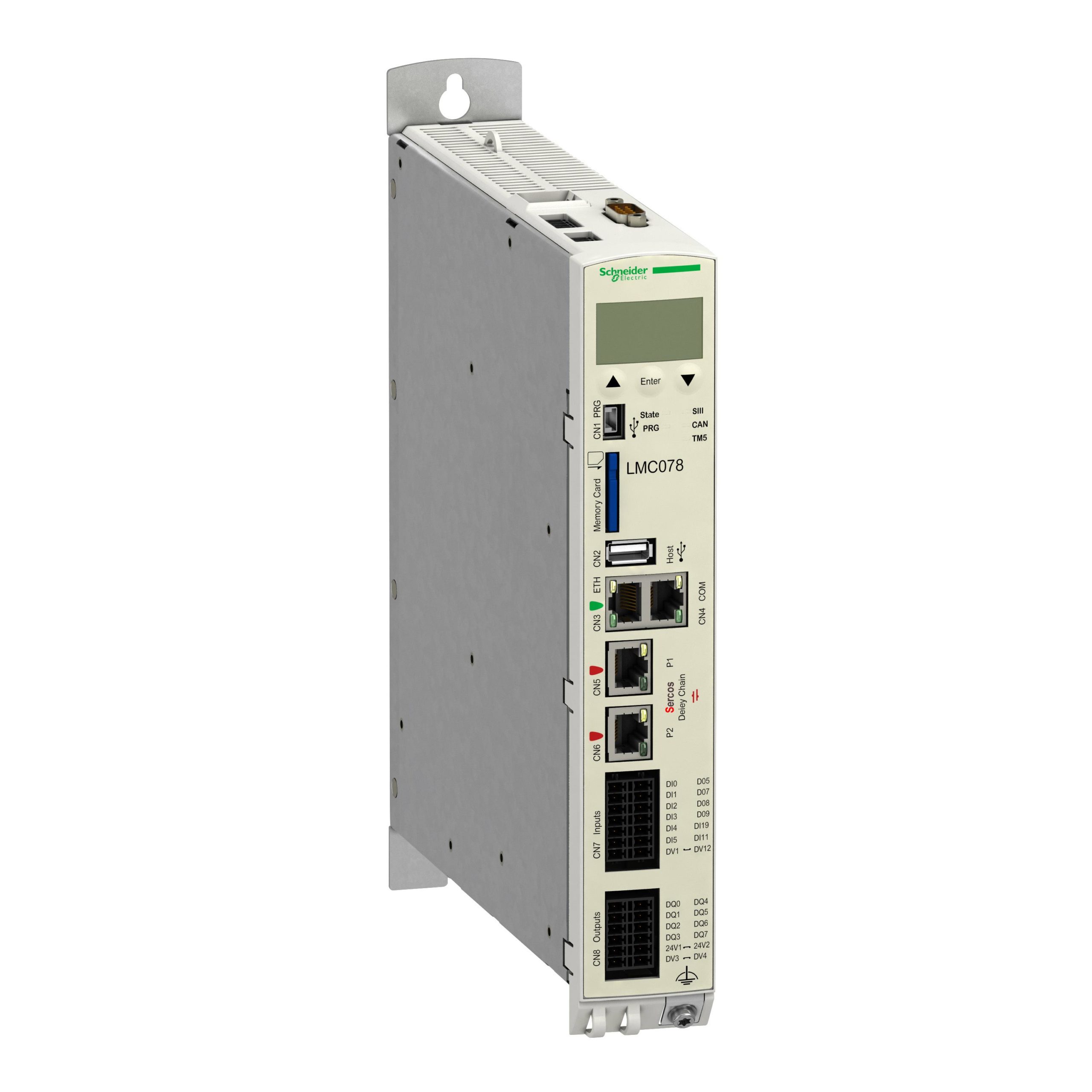

FIGURA-SCHNEIDERSchneider Electric presenta nuovo motion controller Modicon LMC078 per le sue caratteristiche risulta un prodotto molto versatile ed è utilizzabile in diversi settori  applicativi quali ad esempio , material  working, material handling , packaging etc. Il dispositivo è programmabile con tutti  i 6 linguaggi standard IEC 61131-3 e inoltre interpreta il G-Code, e può dunque essere utilizzato come CN “entry level” in applicazioni che richiedono l’interpolazione di assi.

L’ambiente di programmazione per Modicon LMC078 si basa su SoMachine, il software unico per tutti i controllori della piattaforma MachineStruxure. Per garantire la scalabilità i programmi precedentemente realizzati possono essere convertiti senza problemi tra Modicon LMC058 e LMC078 grazie a un tool di conversione integrato. Oltre ad operare in Sercos III, il nuovo controllore può avvalersi di una interfaccia CANopen master  capace di gestire fino a 63 dispositivi tra i quali inverter Altivar,ervo azionamenti Lexium, I/O decentralizzati IP20 / IP67 ( TM5 e TM7). Il prodotto inoltre incorpora un’interfaccia Ethernet TCP/IP, e dispone di “uno slot per scheda di espansione” che consente di equipaggiare il sistema con schede di comunicazione opzionali Ethernet/IP adapter o Profibus DP slave. Grazie ai suoi 12 ingressi e le 8 uscite digitali sulle morsettiere frontali dell’unità, si possono realizzare soluzioni di automazione semplici e dal costo contenuto. Quattro ingressi hanno anche la funzione Touch Probe. E comunque sempre possibile aggiungere ulteriori I/O con schede di I/O digitali analogici o esperti utilizzando  il bus SERCOS III per la creazione di isole decentralizzate. La semplicità di gestione è una caratteristica fondamentale di Modicon LMC078: la scheda SD da 512 MB di cui è equipaggiato, serve da unità di avvio e  da memoria per i programmi. Nel caso sia necessario memorizzare grandi  quantità di dati, è possibile collegare memorie esterne tramite l’interfaccia USB di tipo A disponibile sul prodotto. Il display alfanumerico a LED integrato nella parte anteriore dell’unità fornisce dati sullo stato di funzionamento, sulla versione del firmware, sull’indirizzo IP e altre informazioni necessarie per la configurazione e la diagnostica Se dovesse verificarsi un malfunzionamento, viene immediatamente visualizzato un messaggio di testo che ne indica le potenziali cause. E’ possibile consultare anche lo storico dei messaggi e la navigazione nei menu è semplificata da tre pulsanti collocati sotto il display.
Plus innovativi del prodotto

Il prodotto coniuga potenza e versatilità, in versione stand-alone è equipaggiato da una ricca dotazione di porte di comunicazione, (Sercos III, Ethernet TCP/IP, CANopen master, Modbus, USB)  20 ingressi uscite (12 input/8 output) e attraverso i servo azionamenti Lexium 32 in Sercos e gli I/O decentralizzati è facile estendere l’architettura della macchina con complessità crescenti. Il dispositivo permette inoltre di gestire posizionamenti relativi e assoluti, profili di camma con controllo cambio camma programmabile, gestione di assi virtuali , interpolazioni lineari e circolari ed è in grado di intepretare il G-Code. Completano le sue funzionalità il controllo di assi master e assi virtuali anche con l’utilizzo di un encoder esterno . LMC078 è parte dell’offerta Machine Struxure di Schneider Electric e completa , attaverso le sue performance in logica ed in motion una gamma molto vasta ed eterogenea di dispositivi,  per fornire il prodotto più adeguato all’applicazione . Tutti i dispositivi sono programmabili e configurabili con un unico Software SoMachine V4.1. All’interno del dispositivo vi è la possibilità di creare interfacce grafiche personalizzate,  le WEBVisualization. Con gli oggetti grafici integrati in SoMachine, dunque senza dover conoscere linguaggi di programmazione “evoluti”, si possono realizzare interfaccie operatore o pagine di manutenzione integrate nel motion controller, facilmente raggiungibili attraverso un comune browser internet, quindi mediante tutti i dispositivi capaci di navigare sul Web come tablet, smartphones o personal computer . Oltre alle funzionalità già citate, LMC078 integra un display che realizza un semplice e intuitivo sistema di dialogo con il prodotto per le operazioni di configurazione e diagnostica .


Campi di applicazione

Il motion controller LMC078 può essere utilizzato sia come CPU a elevate performance in versione stand-alone, sia in abbinamento alla gamma di servo azionamenti a esso dedicata Lexium 32S che lo rende ideale per le seguenti applicazioni :

– Macchine che richiedono funzioni di taglio, stampa e marcatura al “volo”

– Macchine per l’imballaggio, assemblaggio (insacchettatrici verticali e orizzontali) formatura, riempimento e sigillatura

– Macchine per la movimentazione dei materiali: trasporatori, sistemi di stoccaggio e immagazzinamento, pallettizzatori.
